Cambio automatico 9 rapporti 948 TE – FCA (terza parte)


Riprendiamo l’argomento mettendovi a conoscenza della configurazione esterna del 948 TE.

Viste esterne

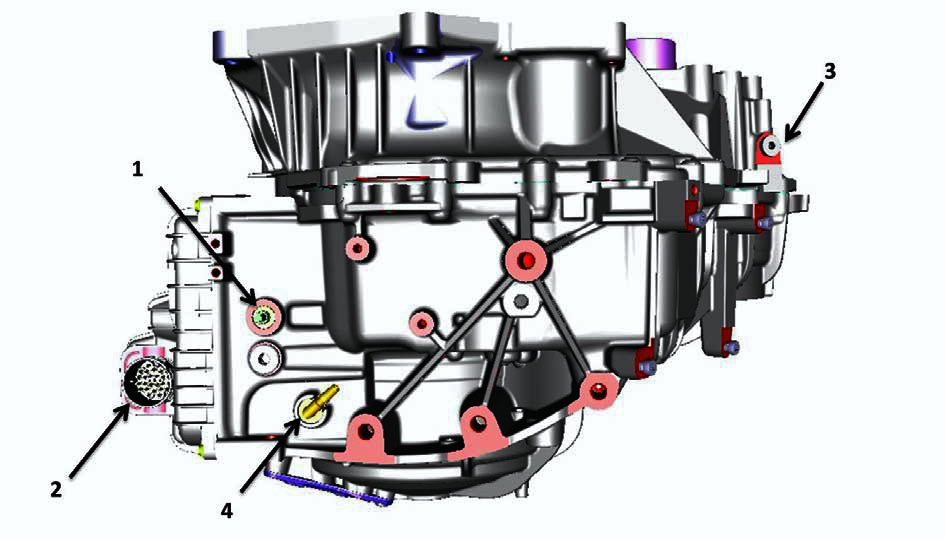

Parte superiore



1 – Alberino di azionamento cambio
2 – Il connettore elettrico
3 – Il tappo di controllo
4 – Lo sfiato

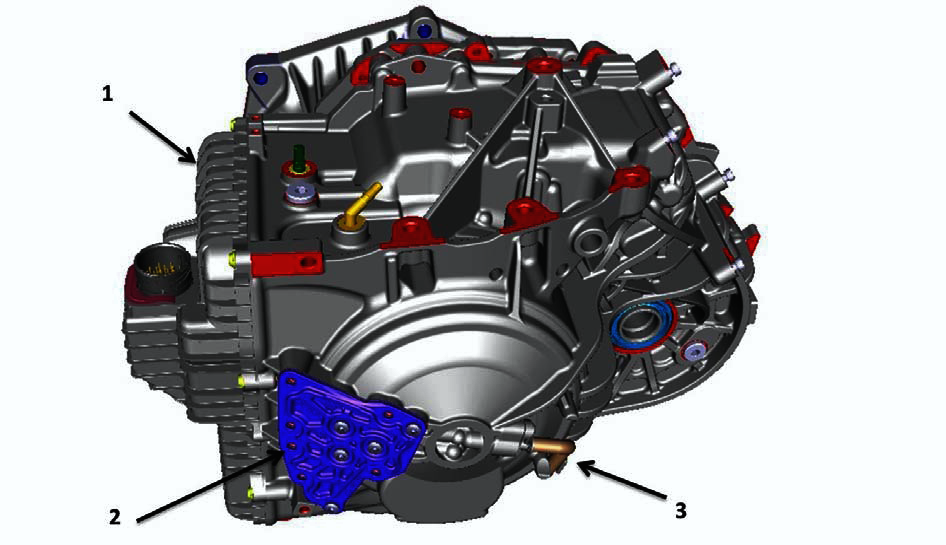

Parte laterale



1 – Il coperchio del corpo valvole si trova sul lato convertitore del cambio
2 – Piastra di copertura della parte idraulica
3 – Linea idraulica esterna

Con linea idraulica esterna si intende un circuito di lubrificazione presente nella parte posteriore del cambio. Occorre prestare attenzione a non danneggiare le tubazioni in materiale plastico composito durante gli interventi assistenziali sul cambio.

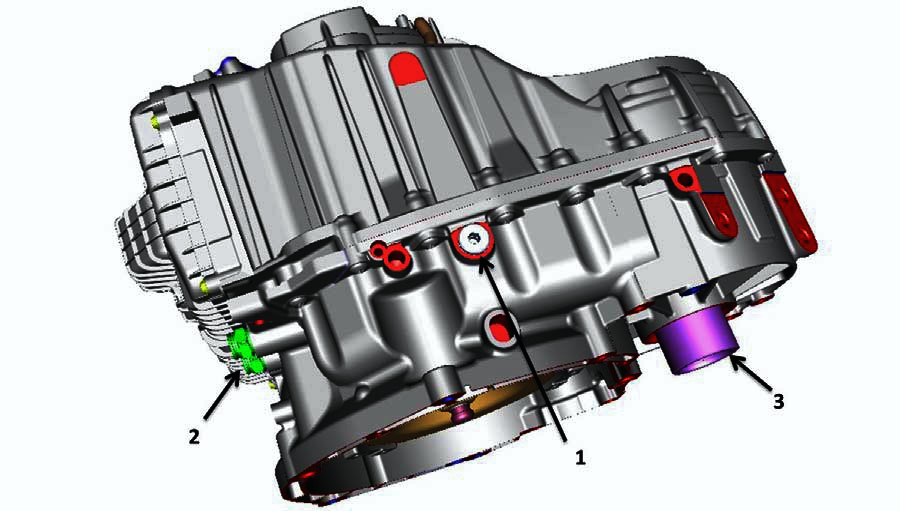

Parte inferiore



1 – Tappo di scarico
2 – Collegamenti con il radiatore
3 – Flangia

La flangia viene impiegata solo su veicoli AWD o 4WD.

Nella prossima parte, quarta e ultima, tratteremo alcune particolarità nel progetto…ciao e buone ferie. Vi diamo appuntamento 21 agosto 2017.
